Moderní programovatelný regulátor
Doporučeno pro použití s motory o jmenovitém výkonu 3000 W nebo více (nejlépe Mxus 3K Turbo )
VAROVÁNÍ: určeno pro odbornou montáž, není určeno pro laiky. Neodborná montáž může způsobit zničení elektroniky nebo úraz při montáži (popálení při zkratu), popřípadě požár. Pokud nevíte přesně, co děláte, neobjednávejte a svěřte montáž odbornému servisu. Na vady způsobené neodbornou montáží se nevztahuje záruka!
| Parametr | Jednotka |
|---|---|
| Zdroj napájení: | 30V - 85V (minimálně 10s balení, max 20s LiIon) |
| Aktuální: | 5-60A (fáze max 170A) |
| Rozměry: | Rozměr 220 x 110 x 50 mm |
| Hmotnost: | 1250 g |
| Maximální výkon: | 5 kW |
Včetně programovacího kabelu.
POZNÁMKA: jednotka nefunguje s motory QS 205 a QS273, kazetová verze NineContinent 280x
Není určeno pro laiky, zapojení a konfigurace vyžaduje technické znalosti.

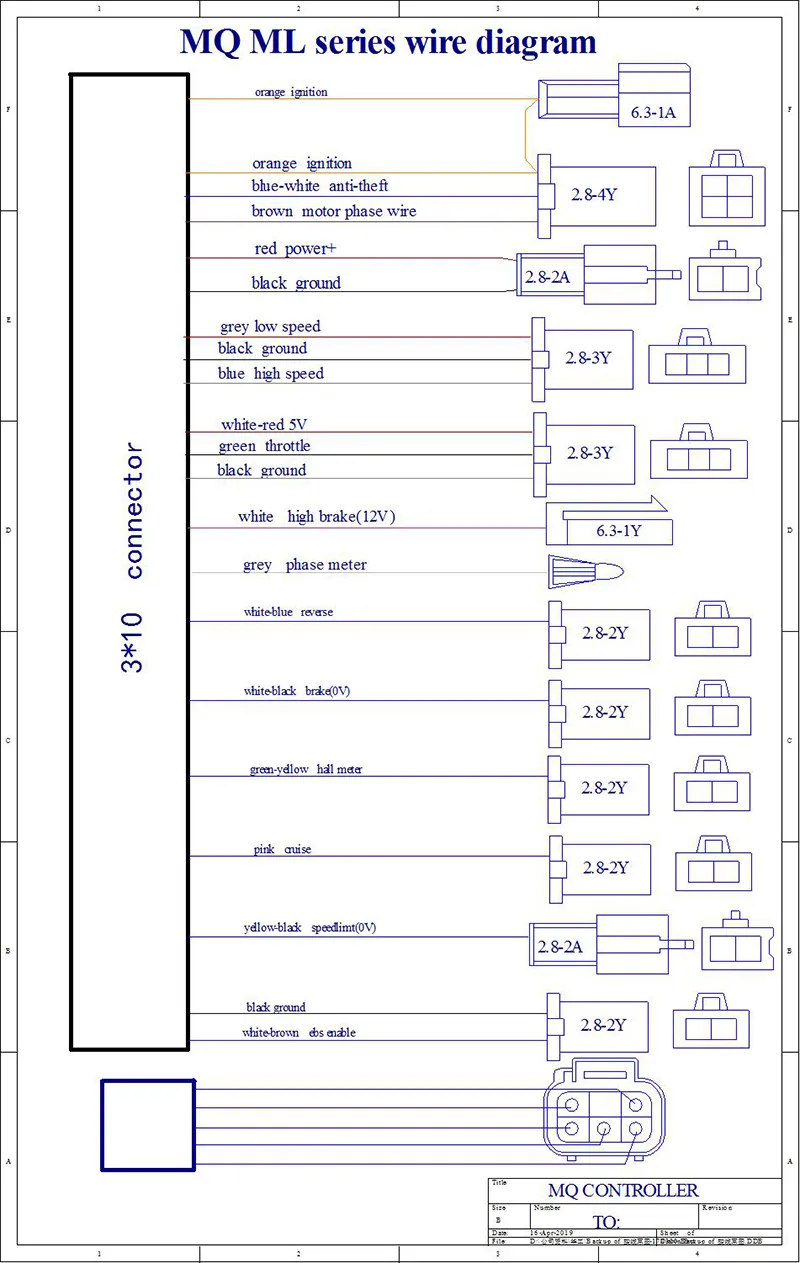

Černá [GND], Červená [+ 5V], Zelená [Hall], Modrá [Hall], Žlutá [Hall] - konektor pro Hallova čidla z motoru.
Červená a bílá [+ 5V], černá [GND], Zelená [signál] - plyn
Šedá [Vysoká rychlost], Černá [GND], Modrá [Nízká rychlost] NEBO Bílá a Modrá [Vysoká rychlost], Černá [GND ], Žlutá a bílá [Nízká rychlost] – Nastavení omezení rychlosti. Zkratování signálových vodičů na GND nastaví daný limit. Žádné připojené vodiče nastavuje průměrnou rychlost
Modro-bílá [signál] - Reverzace aktivována signálem GND
Žlutá-Zelená [signál] - 5V obdélníkový signál z Hallova senzoru pro rychloměry
Růžová [Signál]- Vstup signálu tempomatu aktivovaný krátkodobým zkratem na GND, pro opuštění tempomatu, posunutím plynu nebo použití signálu brzdy
Fialová [signál] - Servisní kabel, nepoužitý
Hnědo-bílý [signál], Dvojitý černý [GND] - Aktivace brzdění motorem (regenerativní). Pokud jsou tyto vodiče zkratovány a ovladač podrží brzdový signál z rukojeti brzdy, kromě odpojení motoru nebo deaktivace tempomatu dojde k pokusu o aktivaci rekuperačního brzdění. Zda to ovladač spustí, záleží také na stavu nabití baterie nebo rychlosti, kterou se pohybujeme.
Žluto-černý [signál] - Servisní kabel, nepoužitý
Oranžový (připojený k druhému oranžovému)- Spínač zapalování. Zadání + BAT nastartuje řidiče
Oranžová [spínač zapalování], Zeleno-bílá [signál], Hnědá [fáze motoru] - Konektor pro alarm a zámek kola. Přiložením GND na zelený signální vodič se aktivuje parkovací brzdění kola. To znemožňuje vzdálit se na vozidle. Pamatujte, že zámek vyžaduje ovladač na zapalování, takže musíte současně nastavit + BAT na oranžovou nebo nevypínat ovladač z hlavního zapalování.
Šedo-bílá [signál] - Analogový signál rychloměru, čím vyšší rychlost, tím vyšší napětí na tomto vodiči v rozsahu 0V až + BAT
Modro-modrá [signál]- Aktivační signál "soft start" umožňuje hladké a hladké spuštění motoru. Užitečná funkce, když motor běží v systému MID nebo v jiném mechanickém převodovém systému. Umožňuje prodloužit dobu bezporuchového provozu všech řetězových, ozubených nebo řemenových převodů.
Černobílý [signál] - Signál z rukojeti brzdy, ovládaný GND
Bílá [signál] - Signál z rukojeti brzdy, ovládaný + 12V
5vodičový konektor: Černá, Červená, Žlutá, Modrá, Zelená - konektor programátoru
Dokumentace:
Odkaz ovladače a PC software:Odkaz
| Nastavení fáze a Hall pro regulátory řady ML a elektromotory Mxus | |
|---|---|
| Fazy: | |
| Žlutá | Žlutá |
| Modrý | Zelená |
| Zelená | Modrý |
| Halle: | |
| Žlutá | Žlutá |
| Modrý | Zelená |
| Zelená | Modrý |
